F2

F2 es un impresionante panel de video LED con un píxel pitch de 2,9 mm equipado con un alto contraste de 1500 NITS y una impresionante frecuencia de actualización de 3840 Hz para imágenes nítidas de alta calidad. Este panel de video de alto rendimiento es la solución ideal para eventos corporativos con texto, IMAG de alta resolución y cualquier espacio con una distancia de visualización más corta. La instalación del F2 se optimiza por su avanzada carcasa de magnesio fundido a presión y peso ligero y sus funciones de suspensión con asistencia magnética. Este módulo LED magnético también se puede colocar tanto en la parte delantera como en la trasera para simplificar el mantenimiento y la instalación. La unidad totalmente equipada viene con un road caseBarra de montaje de función dual F-series™ (0,5 m, 1 m) (montaje en armazón) Perno/abrazadera M12 (montaje trasero o en superficie), GROUNDSUPPORT2KIT (montaje en piso) y cables de conexión de datos/alimentación.


Lo destacado

  • Panel de video apto para interiores, de alta resolución y píxel pitch de 2,9 mm en una conveniente forma de 1000 mm (alto) por 500 mm (ancho).

  • Configure y controle contenido fácilmente con VIP Drive 43Nova 2 o VIP Drive 83R Nova, impulsados por el protocolo de control Novastar.

  • Los LED de cuerpo negro de alta calidad reproducen con precisión vídeo en escala de grises de 16 bits y funcionan con la tarjeta receptora A5s de Novastar (disponible en 18 bits).

  • Los controladores LED digitales de alto rendimiento ofrecen una frecuencia de actualización de 3840 Hz y una imagen clara y vibrante.

  • Utiliza un control de atenuación de LED especializado a través de S-PWM (PWM codificado), que mejora el rendimiento de la cámara.

  • Los módulos LED magnéticos inteligentes de alta velocidad con memoria dedicada almacenan la calibración de fábrica, lo que garantiza una calidad de imagen óptima, uniformidad del color y simplifica el mantenimiento al hacer que el servicio sea rápido y sencillo.

  • La carcasa de magnesio fundido a presión de 1000 x 500 x 82.5 mm y 13.6 kg (30 lb) (disponible en 500 x 500 mm) hace que este producto esté entre los más livianos y delgados de su clase sin comprometer la resistencia, capaz de colgar hasta 23 paneles verticalmente de manera segura.

  • El diseño de marco especializado permite colgarlo sobre la cabeza, apilarlo en el suelo y montarlo en la pared, maximizando la flexibilidad de instalación y el servicio posventa delantero y trasero; simplemente empuja los módulos desde la parte trasera usando las manijas.

  • Las características de diseño de protección de la superficie LED frontal evitan daños durante la manipulación: 4 patas de acero inoxidable para evitar que los LED toquen el suelo, diseño de tablero de LED especializado para mejorar la resistencia al impacto hasta 3 veces la de otros paneles y diseño de máscara LED resistente para optimizar la visualización de imágenes, ángulo y uniformidad sin exponer los LED a impactos frontales o laterales.

  • El fuerte colgado con asistencia magnética hace que la instalación de los paneles sea rápida y sencilla con un mínimo de personal.

  • La disipación de calor optimizada garantiza un color uniforme en todo el F2.

  • Las fuentes de alimentación duales aumentan la estabilidad del sistema.

  • Las soluciones de gestión de cables incluyen conectores en ángulo en los paneles para facilitar la operación, cables largos que se pueden conectar horizontal o verticalmente y manijas en la parte inferior de cada panel para organizar los cables y mantenerlos ordenados.

  • Sistema de soporte al suelo y herrajes curvos cóncavos disponibles.

Especificaciones

Óptica

  • Fuente de luz: 56.448 LED (RGB tricolor) SMD 2121, 50.000 horas de vida útil
  • Longitud de onda de color: rojo (620 a 625 nm), verde (512 a 532 nm), azul (460 a 475 nm)
  • Ángulo de visión (H/V): 160°/155°
  • Iluminancia calibrada: 1200 NITS
  • Iluminancia máxima: >1500 NITS
  • Relación de contraste: 8.500:1
  • Escala de grises: 16 bits
  • Tarjeta receptora: A5s
  • Tipo de unidad: 1/21
  • Pixeles: 168 x 336
  • Píxel Pitch: 2.9mm
  • Distancia mínima de visualización: 2.3 m (7.5 pies)
  • Densidad de píxeles: 112.896/m2
  • Frecuencia de actualización de pantalla: 3840 Hz (S-PWM)

Construcción / Características físicas

  • Dimensiones: 500 x 82.5 x 1000 mm (19.69 x 3.25 x 39.37 in)
  • Peso: 13.6 kg (30 lb)
  • Perno roscado: M12
  • Color exterior: Negro
  • Material de la carcasa: fundición de magnesio a presión
  • Colgado vertical máximo: 23 paneles
  • Colgado horizontal máximo: 17 paneles

Conexiones

  • Conexión de corriente: Enchufe Edison (local) a Seetronic® powerKON®
  • Entrada de corriente: Seetronic® powerKON®
  • Salida de corriente: Seetronic® powerKON®
  • Longitud del cable (extensión de señal): 1.2 m (4 ft)
  • Longitud del cable (alimentación): 1.8 m (6 ft)
  • Longitud del cable (extensión de alimentación): 1.2 m (4 ft)

Control

  • Protocolo de Control: Novastar
  • Paneles máximos/VIP Drive 43 Nova 2: 11/puertos, hasta 44/unidades (4 puertos) (varía según la entrada de vídeo/frecuencia de actualización de la fuente)
  • Paneles máximos/VIP Drive 83 Nova: 11/puertos, hasta 88/unidades (8 puertos) (varía según la entrada de vídeo/frecuencia de actualización de la fuente)
  • Máximo de paneles a lo alto/VIP Drive 43 Nova 2 (ajustar la resolución de entrada/fuente según sea necesario): 3 a 1920 x 1080 a 30/50/59.94/60 Hz, 4 a 1920 x 1344 a 30/50 Hz, 5 a 1920 x 1680 a 30 Hz
  • Máximo de paneles a lo alto/VIP Drive 83 Nova: 3 a 1920 x 1080 a 30/50/59.94/60 Hz, 4 a 1920 x 1344 a 30/50 Hz, 5 a 1920 x 1680 a 30 Hz
  • Máximo de paneles a lo ancho/VIP Drive 43 Nova 2 (ajustar la resolución de entrada/fuente según sea necesario): 11 a 1920 en amplia resolución
  • Máximo de paneles a lo ancho/VIP Drive 83 Nova: 22 a 3840 en amplia resolución

Eléctrico

  • Voltaje de entrada: 100 a 240 VCA, 50/60 Hz (rango automático)
  • Enlace de alimentación: 4 unidades a 120 V; 8 unidades a 208 V; 9 unidades a 230 V
  • Potencia y corriente: 333 W, 3,34 A a 100 V, 60 Hz
  • Potencia y corriente: 326 W, 2.75 A a 120 V, 60 Hz
  • Potencia y corriente: 317 W, 1.41 A a 208 V, 60 Hz
  • Potencia y corriente: 316 W, 1.40 A a 230 V, 50 Hz
  • Potencia y corriente: 316 W, 1.36 A a 240 V, 50 Hz
  • Potencia y corriente (en reposo): 26 W, 0,262 A a 120 V, 60 Hz
  • Potencia y corriente (en reposo): 27 W, 0.237 A a 208 V, 60 Hz
  • Potencia y corriente (en reposo): 28 W, 0.264 A a 230 V, 50 Hz

Certificaciones / Calificaciones

  • CE, MET, FCC, ROHS
  • Temperatura de operación: -20 °C a 45 °C (-4 °F a 113 °F)
  • Disipación térmica a 120 V: 650 BTU por hora
  • Disipación térmica a 208 V: 750 BTU por hora
  • Disipación térmica a 230 V: 750 BTU por hora
  • Temperatura (Ambiente): -20 °C a 60 °C (-4 °F a 140 °F)
  • Número de listado MET: E113093-1110, E113093-1125
  • Seguridad de EE. UU.: UL 60950-1
  • Seguridad en Canadá: CSA C22.2 No. 60950-1

Accesorios incluidos

  • 4 paneles F2
  • 4 cables de corriente Seetronic® powerKON®
  • 4 cables de señal Seetronic® etherKON®
  • 5 máscaras LED de repuesto
  • Road Case
  • Manual de usuario
  • Guía Rápida de Referencia

Accesorios necesarios

  • Software requerido: Nova LCT Mars
  • Controladores: : VIP Drive 43Nova, o VIP Drive 43Nova 2, o VIP Drive 83R Nova

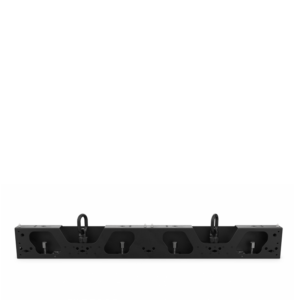

  • Opciones de montaje compatibles: Barra de montaje de función dual F-series™ (0.5 m, 1 m) (montaje en truss) Perno/abrazadera M12 (montaje trasero o en superficie), GROUNDSUPPORT2KIT (montaje en piso)

Accesorios opcionales

  • Software ArKaos Media Master Express + KN
  • Clamps
  • Cables Neutrik powerKON
  • Neutrik etherCON
  • DRB-100CM
  • DRB-50CM
  • DRB-CurveX2
  • VIDTOURCART
  • GROUNDSUPPORT2KIT
  • VIDCURVEKIT
