F4X IP

F4XIP es un panel de vídeo de alto rendimiento con clasificación IP65 para exteriores con LED SMD 1921 brillantes que emiten 5000 NITS con una relación de contraste dinámico de 3300:1. Los vídeos y las imágenes destacan tanto en interiores como en exteriores, incluso a plena luz del día. Los controladores LED especializados con S-PWM y una impresionante frecuencia de actualización de pantalla de 3840 Hz mejoran el rendimiento de la cámara. La configuración rápida y sencilla se optimiza mediante una carcasa de magnesio fundido a presión liviana y avanzada y un soporte magnético para colgar. Los módulos LED magnéticos simplifican el mantenimiento y la instalación al permitir que se puedan reparar tanto la parte delantera como la trasera. Y nuestro F4XIP totalmente equipado también viene con un estuche de viaje incluido y cables de conexión de datos/alimentación.


Lo destacado

  • Panel de video apto para exteriores con píxel pitch de 4.8 mm en un conveniente formato de 1000 mm (alto) por 500 mm (ancho) (disponible en 500 x 500 mm)

  • Configura y controla contenido fácilmente con VIP Drive 43Nova 2 o VIP Drive 83R Nova, impulsados por el protocolo de control Novastar.

  • Los LED de cuerpo negro de alta calidad reproducen con precisión vídeo en escala de grises de 14 bits y funcionan con la tarjeta receptora A5s de Novastar (disponible en 18 bits).

  • Los controladores LED digitales de alto rendimiento ofrecen una frecuencia de actualización de 3840 Hz y una imagen clara y vibrante.

  • Utiliza un control de atenuación de LED especializado a través de S-PWM (PWM codificado), que mejora el rendimiento de la cámara.

  • La carcasa de magnesio fundido hace que este producto esté entre los más livianos y delgados de su clase sin comprometer la resistencia, capaz de colgar hasta 23 paneles verticales de forma segura.

  • El diseño de marco especializado permite colgarlo en lo alto, apilarlo en el suelo y montarlo en la pared, maximizando la flexibilidad de instalación y el servicio posventa delantero y trasero; simplemente empuja los módulos hacia afuera desde la parte trasera, usando las manijas, o usa la herramienta de montaje incluida desde el frente.

  • Las características de diseño de protección de la superficie LED frontal evitan daños durante la manipulación: 4 patas de acero inoxidable para evitar que los LED toquen el suelo, diseño de tablero de LED especializado para mejorar la resistencia al impacto hasta 3 veces la de otros paneles y diseño de máscara LED resistente para optimizar la visualización de imágenes. Ángulo y uniformidad sin exponer los LED a impactos frontales o laterales.

  • El fuerte colgado con asistencia magnética hace que la instalación de los paneles sea rápida y sencilla con un mínimo de personal.

  • La disipación de calor optimizada garantiza un color uniforme en todo el F4XIP.

  • Las fuentes de alimentación duales aumentan la estabilidad del sistema para la alimentación redundante de la tarjeta receptora.

  • Las soluciones de gestión de cables incluyen conectores en ángulo en los paneles para facilitar la operación, cables largos que se pueden conectar horizontal o verticalmente y manijas en la parte inferior de cada panel para organizar los cables y mantenerlos ordenados.

  • Sistema de soporte en el suelo y herrajes curvos cóncavos disponibles.

Especificaciones

Óptica

  • Fuente de luz: 21,632 LED (RGB tricolor) SMD 1921, 50.000 horas de vida útil
  • Longitud de onda de color: rojo (615 a 630 nm), verde (515 a 535 nm), azul (460 a 475 nm)
  • Ángulo de visión: 140°
  • Iluminancia calibrada: 4,500 NITS
  • Iluminancia máxima: 5,000 NITS
  • Relación de contraste: 3,300 :1
  • Píxeles: 104 x 208
  • Píxel Pitch: 4.8 mm
  • Distancia mínima de visualización: 4 m (13 ft)
  • Densidad de píxeles: 43,264/m2
  • Frecuencia de actualización de pantalla: 3,840 Hz (S-PWM)

Construcción / Características físicas

  • Dimensiones: 500 x 65 x 1000 mm (19.69 x 2.56 x 39.37 in)
  • Peso: 13.6 kg (30 lb)
  • Color exterior: Negro
  • Material de la carcasa: fundición de magnesio a presión
  • Colgado vertical máximo: 23 paneles
  • Colgado horizontal máximo: 17 paneles
  • Transparencia: 0%

Conexiones

  • Conexión de corriente: Enchufe Edison (local) a Seetronic® powerKON® IP65
  • Entrada de corriente: Seetronic® powerKON® IP65
  • Salida de corriente: Seetronic® powerKON® IP65
  • Conectores de datos: Seetronic etherKON® IP65
  • Longitud del cable (extensión de señal): 1.2 m (4 ft)
  • Longitud del cable (alimentación): 1.8 m (6 ft)
  • Longitud del cable (extensión de alimentación): 1.8 m (6 ft)

Control

  • Protocolo de Control: Novastar
  • Paneles máximos/VIP Drive 43 Nova 2: 30/puertos, hasta 108/unidades (4 puertos) (puede cargar hasta 120 paneles/unidad si se superpone contenido de video)
  • Paneles máximos/VIP Drive 83 Nova: 30/puertos, hasta 216/unidades (8 puertos) (puede cargar hasta 240 paneles/unidad si se superpone contenido de video)
  • Paneles máximos/VIP Drive 10-5 Nova: 30/puertos, hasta 216/unidades (10 puertos) (puede cargar hasta 300 paneles/unidad si se superpone contenido de video)
  • Máximo de paneles a lo alto/VIP Drive 43 Nova 2: 6 a 60Hz
  • Máximo de paneles a lo alto/VIP Drive 83 Nova: 6 a 60Hz
  • Máximo de paneles a lo alto/VIP Drive 10-5 Nova: 6 a 60Hz
  • Máximo de paneles a lo alto/VIP 43 Nova 2: 5 a 30Hz
  • Máximo de paneles a lo alto/VIP Drive 83R Nova: 7 a 30Hz
  • Máximo de paneles a lo alto/VIP Drive 10-5 Nova: 10 a 30Hz
  • Máximo de paneles a lo ancho/VIP Drive 43 Nova 2: 18 a 1920 amplia resolución
  • Máximo de paneles a lo ancho/VIP Drive 83 Nova: 36 a 3840 amplia resolución
  • Máximo de paneles a lo ancho/VIP Drive 10-5 Nova: 36 a 3840 amplia resolución

Eléctrico

  • Voltaje de entrada: 100 a 240 VCA, 50/60 Hz (rango automático)
  • Enlace de alimentación: 5 unidades a 120 V; 8 unidades a 208 V; 9 unidades a 230 V
  • Potencia y corriente: 370 W, 3.09 A a 120 V, 60 Hz
  • Potencia y corriente: 360 W, 1.75 A a 208 V, 60 Hz
  • Potencia y corriente: 359 W, 1.58 A a 230 V, 50 Hz

Certificaciones / Calificaciones

  • CE, MET, FCC
  • Grado IP: IP65, uso en exteriores
  • Temperatura (Ambiente): -20 °C a 60 °C (-4 °F a 140 °F)
  • Número de listado MET: E113093-1110, E113093-1125
  • Seguridad de EE. UU.: UL 60950-1
  • Seguridad en Canadá: CSA C22.2 No. 60950-1

Accesorios incluidos

  • 4 paneles F4XIP
  • 1 cable de alimentación Seetronic powerKON® IP65
  • 4 cables de enlace de alimentación Seetronic powerKON® IP65
  • 4 cables de enlace de señal Seetronic etherKON® IP65
  • Guía Rápida de Referencia
  • Manual de Usuario

Accesorios necesarios

  • Controlador: VIP Drive 43Nova

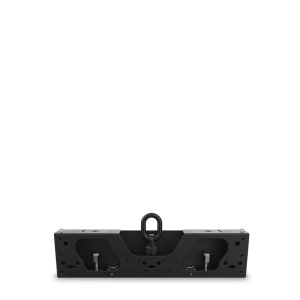

  • Opciones de montaje compatibles: Barra de montaje serie F (0.5 m, 1 m) (montaje en truss), Perno/abrazadera M12 (montaje trasero)

Accesorios opcionales

  • Software ArKaos Media Master Express + KN
  • Clamps
  • Cables Neutrik powerCON
  • Cables Neutrik etherCON
Descargar Especificaciones
